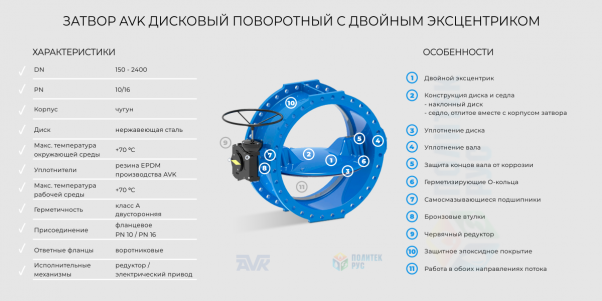

Двойной эксцентрик
Ось вращения диска смещена относительно центра трубопровода и одновременно относительно центра диска и оси уплотнения, благодаря чему уплотнение диска отходит от седла затвора уже при минимальном градусе открытия, что способствует сокращению до минимума трения уплотнительных элементов и увеличению их срока службы
Конструкция диска и седла
Наклоненный диск также обеспечивает надежное уплотнение А-класса, т.к. в закрытом состоянии максимально плотно прилегает к седлу и полностью его сжимает. Одновременно с этим данный конструктив предполагает приложение небольшого усилия для открытия или закрытия затвора при полной разности давлений
Уплотнение диска
изготовлено из резины EPDM собственного производства AVK, сертифицированного для непосредственного контакта с питьевой водой и имеющее значительную упругость, что позволяет многократно восстанавливать свою форму после прижатия диском
Уплотнение вала
выполнено в сменном варианте посредством
-
кольца круглого сечения на кольце из нержавеющей стали,
-
аналогичного кольца в корпусе затвора,
-
плоской прокладкой из резины EPDM (этилен пропилен диеновый мономерный каучук - широкий температурный диапазон и хорошие механические свойства, но отсутствие стойкости к минеральным, животным и растительным маслам и жирам);
-
кольца круглого сечения из резины NBR (бутадиен-нитрильный каучук - несколько меньший температурный диапазон, но высокая стойкость к нефтепродуктам, бензолам, маслам и жирам)
Защита концов вала от коррозии
посредством прокладки и заглушки из нержавеющей стали.
Герметизирующие О-кольца
выполнены из резины EPDM собственного производства AVK
Самосмазывающиеся подшипники
выполнены из стали с PTFE покрытием (политетрафторэтилен, или фторопласт, известный под торговой маркой “тефлон”, который отличается своей скользкой поверхностью, высокой температурой плавления и устойчивостью к воздействию практически всех химикатов.) Исходя из этого подшипники имеют очень низкий коэффициент трения, который сохраняется даже при низких температурах, а, следовательно и долгий срок службы.
Бронзовые втулки
Промежуточные слои из бронзы обеспечивают надежное сцепление между слоями, улучшает отвод тепла, вырабатываемого в процессе эксплуатации
Червячный редуктор
классическое инженерно-техническое устройство, преобразующий небольшое усилие благодаря сцеплению зубьев вала и колеса.
Защитное эпоксидное покрытие
-
DN 700-1600: эпоксидное покрытие RAL 5017 (синий)
-
DN≥1800: двухкомпонентное эпоксидное покрытие, цвет: снаружи - RAL 5017 (синий), внутри - синий, или белый
обеспечивает защиту корпуса от коррозии при воздействии влаги и прочих неблагоприятных воздействиях внешней среды
Работа затвора в обоих направлениях потока
Конструкция дискового поворотного затвора обеспечивает его герметичность в обоих направления потока среды
Наша компания поможет подобрать подходящее Вашему запросу изделие из ассортимента затворов для водоснабжения 756 серии AVK
